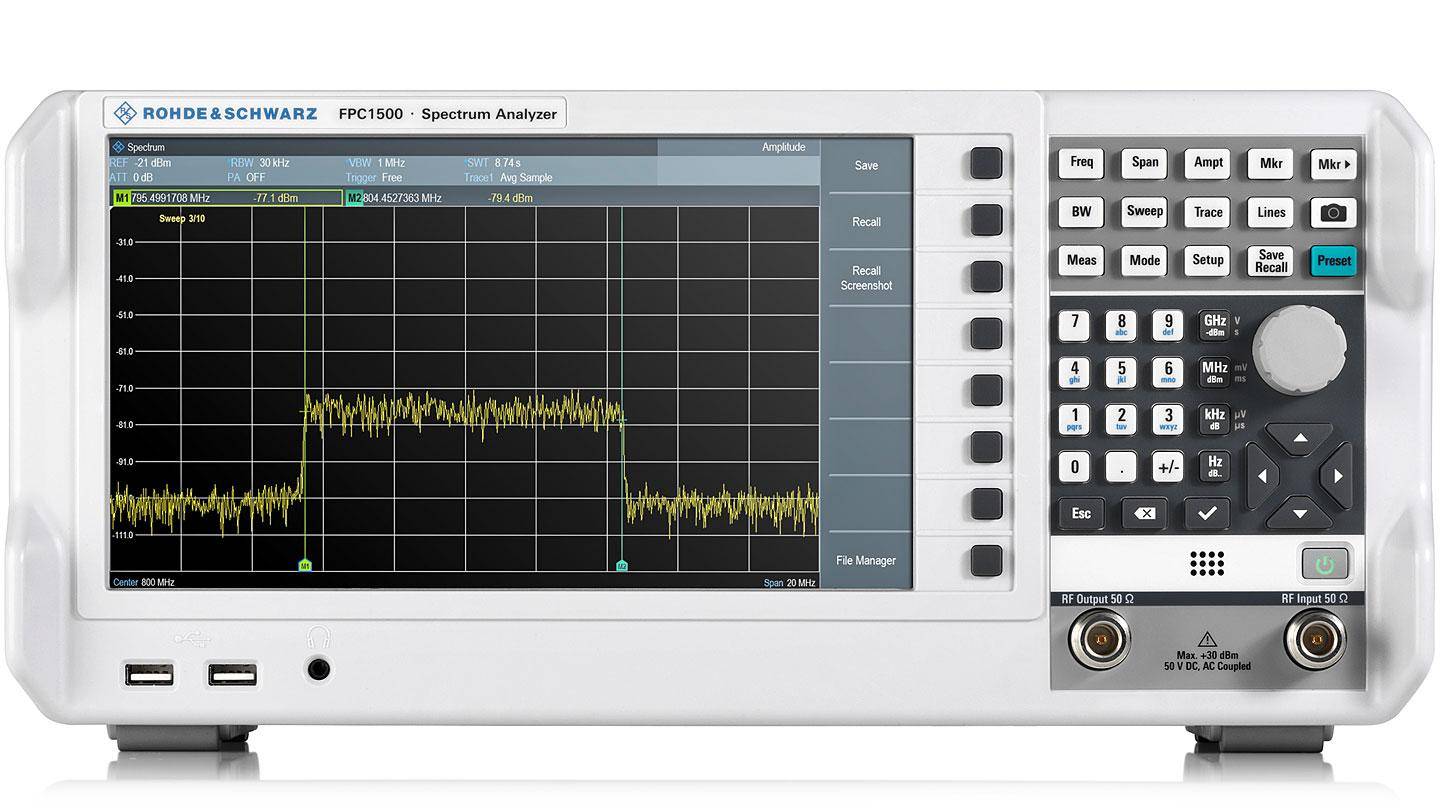

Анализатор спектра R&S®FPC

Анализатор спектра R&S®FPC от Rohde & Schwarz — промышленное оборудование из категории Анализаторы, отличающееся надежностью и соответствием современным стандартам. Компания Siderus предлагает продукцию, подходящую для различных отраслей и сфер применения

Что получает клиент:

• Профессиональная помощь в выборе и эксплуатации
• Честная стоимость без скрытых платежей
• Сертифицированная продукция без подделок
• Быстрая обработка заказа и отгрузка по всей России
• Минимальные сроки доставки за счет прямых поставок

☎ Консультации и заказы по телефону 8 (800) 600-53-98

Характеристики - Анализатор спектра R&S®FPC

Удивительная эффективность на начальном уровне

• Немецкое качество ВЧ-характеристик
• Экран WXGA (1366 ? 768 пикселей) размером 10,1 дюйма — самый большой размер и самое высокое разрешение в своем классе
• Следящий генератор и независимый генератор немодулированных сигналов
• Встроенный КСВН-мост
• Однопортовый векторный анализатор цепей с отображением диаграммы Вольперта-Смита

Краткое описание Выдающееся качество и инновации не должны стоить дорого. Анализатор спектра R&S®FPC обеспечивает впечатляющую производительность по бюджетной приятной цене. Он разработан в Германии по стандартам качества высококлассных приборов.

• Брошюра по изделию
• Спецификация
• Показать все загрузки

Быстрые ссылки

• Доступные модели
• Доступные Варианты

Особенности и преимущества Сдвинуть влево Сдвинуть вправо Защита инвестиций R&S®FPC становится перспективным устройством благодаря уникальной процедуре обновления от компании Rohde & Schwarz. Базовый блок охватывает диапазон частот от 5 кГц до 1 ГГц, доступны обновления, активизируемые с помощью ключевых кодов. Обновление R&S®FPC возможно посредством простого ввода программного ключевого кода. Все опции установлены и могут быть включены пользователем. Уникальная процедура обновления от компании Rohde & Schwarz устраняет необходимость в дополнительной калибровке обновления. Открытый Lightbox Расширение диапазона частот с помощью ключевых кодов Все опции могут обновляться посредством простого ввода программного ключевого кода (опция R&S®FPC-K42 только на R&S®FPC1500). Расширение диапазона частот с помощью ключевых кодов - Все опции могут обновляться посредством простого ввода программного ключевого кода (опция R&S®FPC-K42 только на R&S®FPC1500). Высокое разрешение R&S®FPC имеет самый большой экран с самым высоким разрешением для анализатора спектра начального уровня. Больший размер экрана по горизонтали и по вертикали и более высокое разрешение обеспечивают отображение более подробной информации о сигнале с беспрецедентной четкостью. Этот лидирующий в классе экран R&S®FPC визуализирует результаты измерения сигнала с выдающимся качеством. Открытый Lightbox Высокое разрешение Высокая дискретность измерения для R&S®FPC обеспечивает полное использование экрана WXGA размером 10,1 дюйма Высокое разрешение - Высокая дискретность измерения для R&S®FPC обеспечивает полное использование экрана WXGA размером 10,1 дюйма Простое виртуальное управление Простые и интуитивно-понятные элементы управления меняют правила игры в отрасли. R&S®FPC подключается к R&S®InstrumentView, а также к платформам дистанционного управления R&S®MobileView с помощью USB, Ethernet или Wi-Fi. R&S®InstrumentView (программное обеспечение ПК) и R&S®MobileView (приложение для iOS/Android) представляют собой высокоэффективные комплексные приложения дистанционного управления, которые поставляются вместе с R&S®FPC. Открытый Lightbox Высокоэффективные опции дистанционного управления R&S®FPC поставляется вместе с R&S®InstrumentView для MS Windows, а также приложениями R&S®MobileView для iOS/Android Высокоэффективные опции дистанционного управления - R&S®FPC поставляется вместе с R&S®InstrumentView для MS Windows, а также приложениями R&S®MobileView для iOS/Android Однопортовый векторный анализатор цепей Благодаря уникальной конструкции с использованием встроенного КСВН-моста анализатор R&S®FPC1500 может выполнять однопортовые векторные измерения характеристик отражения. Эта особенность позволяет измерять импеданс ВЧ-антенн и ВЧ-цепей с отображением диаграммы Смита и измерять расстояние до места повреждения с целью обнаружения поврежденных участков длинного ВЧ-кабеля. Открытый Lightbox R&S®FPC-K42: скалярное измерение S11 R&S®FPC1500 может выполнять скалярные и векторные измерения характеристик отражения R&S®FPC-K42: скалярное измерение S11 - R&S®FPC1500 может выполнять скалярные и векторные измерения характеристик отражения Следящий генератор Для создания радиочастотных устройств часто требуются испытания пассивных или активных ВЧ-устройств, которые сами по себе не генерируют никаких ВЧ-сигналов (речь идет, например, об усилителях, фильтрах и даже ВЧ-кабелях). В этой ситуации в дополнение к автономному анализатору спектра необходим генератор сигналов. R&S®FPC1500 имеет функциональные возможности следящего генератора, которые обеспечивают возможность измерения характеристик передачи, например, в ВЧ-фильтре, а также основных измерений АЧХ. Открытый Lightbox R&S®FPC1500: следящий генератор R&S®FPC1500 имеет функциональные возможности следящего генератора. Для измерения параметров смесителя может быть включено смещение частоты R&S®FPC1500: следящий генератор - R&S®FPC1500 имеет функциональные возможности следящего генератора. Для измерения параметров смесителя может быть включено смещение частоты Генератор сигналов R&S®FPC1500 может использовать свой встроенный источник сигналов в независимом режиме. Эта уникальная возможность позволяет R&S®FPC1500 работать в качестве генератора незатухающих колебаний (CW). Источник можно использовать, например, для генерации сигнала гетеродина с целью измерения параметров смесителя или в качестве входного сигнала для измерения усиления в усилителе. Открытый Lightbox R&S®FPC1500: генератор сигналов R&S®FPC1500 можно использовать в качестве генератора сигналов, который удобен для использования в качестве генератора входных сигналов и т. д. R&S®FPC1500: генератор сигналов - R&S®FPC1500 можно использовать в качестве генератора сигналов, который удобен для использования в качестве генератора входных сигналов и т. д. Анализ модуляции Базовые форматы цифровой модуляции используются для выполнения многих прикладных задач, например, связи ближнего поля. R&S®FPC поддерживает анализ АМн и ЧМн. На экранах цифровой модуляции отображаются кривая, глазковая диаграмма, ошибки модуляции и результаты символьного анализа. Также доступны специализированные конфигурационные предварительные настройки для Bluetooth® Low Energy (Bluetooth® LE) и систем мониторинга давления в шинах (TPMS). Демодулированный звук поддерживается с помощью как встроенного динамика, так и гнезда для подключения наушников. Открытый Lightbox R&S®FPC-K7: кривая ЧМ Опция анализа модуляции позволяет пользователям проверять качество базовых модулированных сигналов АМ/ЧМ и АМн/ЧМн с режимами для Bluetooth LE и TPMS R&S®FPC-K7: кривая ЧМ - Опция анализа модуляции позволяет пользователям проверять качество базовых модулированных сигналов АМ/ЧМ и АМн/ЧМн с режимами для Bluetooth LE и TPMS Режим приемника R&S®FPC обеспечивает дополнительный режим приемника R&S®FPC-K43 для анализа ЭМП на печатных платах, интегральных схемах и в экране кабеля. Предусилитель R&S®FPC-B22 компенсирует переходное затухание в пробниках и повышает чувствительность для обнаружения слабых сигналов помех. Экономичный и при этом высокоэффективный анализатор R&S®FPC можно использовать для анализа и определения местоположения источников помех во время разработки. Открытый Lightbox R&S®FPC1000 с R&S®HZ-17 Экономичный анализ ЭМП с помощью R&S®HZ-17 R&S®FPC1000 с R&S®HZ-17 - Экономичный анализ ЭМП с помощью R&S®HZ-17 Подходит для учебной лаборатории В учебной лаборатории анализатор спектра R&S®FPC идеально подходит для ВЧ-исследований. В нем совмещаются простота применения и новейшая технология по доступной цене. Большой экран высокого разрешения размером 10,1 дюйма показывает все детали сигнала, и при этом одним прибором могут пользоваться несколько студентов. Преподаватель может ассистировать или выполнять удаленный контроль с помощью ПО для дистанционного управления. Открытый Lightbox R&S®FPC: превосходное устройство для университетского образования R&S®FPC: превосходное устройство для университетского образования Доступные модели

• Название модели R&S®FPC1000 Номер заказа 1328.6660.02 Диапазон частот от 5 кГц до 1/2/3 ГГц Чувствительность тип. -165 дБмВт Фазовый шум при 100 кГц тип. -103 дБн Следящий генератор ВАЦ с 1 портом Цена по запросу
• Название модели R&S®FPC1500 Номер заказа 1328.6660.03 Диапазон частот от 5 кГц до 1/2/3 ГГц Чувствительность тип. -165 дБмВт Фазовый шум при 100 кГц тип. -103 дБн Следящий генератор ? ВАЦ с 1 портом ? Цена по запросу

Спецификация Диапазон частот Базовый блок R&S®FPC1000/FPC1500 от 5 кГц до 1 ГГц с опцией R&S®FPC-B2 от 5 кГц до 2 ГГц с опцией R&S®FPC-B3 от 5 кГц до 3 ГГц Разрешение по частоте 1 Гц Полоса разрешения от 1 Гц до 3 МГц в последовательности 1/3 Спектральная чистота, однополосный фазовый шум f = 500 МГц 30 кГц < –88 дБн (1 Гц), тип. – 92 дБн (1 Гц) 100 кГц < –98 дБн (1 Гц), тип.– 103 дБн (1 Гц) 1 МГц < –120 дБн (1 Гц), тип.– 125 дБн (1 Гц) Средний уровень собственного шума ВЧ-ослабление 0 дБ, оконечная нагрузка 50 ?, ширина полосы пропускания приемника = 100 Гц, ширина полосы пропускания видеофильтра = 10 Гц, детектор образцов, логарифмическое масштабирование, нормализованное к 1 Гц предусилитель выкл. от 1 до 10 МГц < –127 дБмВт, тип. –135 дБмВт От 10 МГц до 2 ГГц < –142 дБмВт, тип. – 150 дБмВт От 2 ГГц до 3 ГГц < –138 дБмВт, тип. – 147 дБмВт предусилитель вкл. (требуется опция R&S®FPC-B22) от 1 до 10 МГц < –147 дБмВт, тип. – 157 дБмВт От 10 МГц до 2 ГГц < –158 дБмВт, тип. – 165 дБмВт От 2 ГГц до 3 ГГц < –155 дБмВт, тип. – 163 дБмВт Точка пересечения интермодуляционных составляющих третьего порядка (TOI) динамический диапазон без интермодуляции, уровень сигнала 2 ? –20 дБмВт, ВЧ-затухание = 0 дБ, ВЧ-предусилитель выкл. fin = 1 ГГц +7 дБмВт (изм.) fin = 2,4 ГГц +10 дБмВт (изм.) Однопортовый векторный анализатор цепей диапазон частот От 2 МГц до 1/2/3 ГГц выходная мощность –10 дБмВт Следящий генератор диапазон частот от 5 кГц до 1/2/3 ГГц выходная мощность от –30 дБмВт до 0 дБмВт Независимый источник диапазон частот от 5 кГц до 1/2/3 ГГц выходная мощность от –30 дБмВт до 0 дБмВт Доступные Варианты Сдвинуть влево Сдвинуть вправо Аппаратные опции Продукт Описание R&S®FPC-B2 Номер заказа 1328.6677.02 Description Расширение диапазона частот для анализатора спектра от 1 Гц до 2 ГГц Расширение диапазона частот для анализатора спектра от 1 Гц до 2 ГГц (SL) R&S®FPC-B3 Номер заказа 1328.6683.02 Description Расширение диапазона частот для анализатора спектра от 2 Гц до 3 ГГц Расширение диапазона частот для анализатора спектра от 2 Гц до 3 ГГц (SL) R&S®FPC-B22 Номер заказа 1328.6690.02 Description Предусилитель анализатора спектра Предусилитель анализатора спектра (SL) R&S®FPC-B200 Номер заказа 1328.6990.02 Description Поддержка подключения Wi-Fi Поддержка Wi-Fi (SL) Программные опции Продукт Описание R&S®FPC-K7 Номер заказа 1328.6748.02 Description Анализ модуляции Анализ модуляции (АМ, ЧМ, АМн, ЧМн) (SL) R&S®FPC-K42 Номер заказа 1328.7396.02 Description Векторный анализ цепей Векторное измерение характеристик отражения (только для R&S®FPC1500) (SL) R&S®FPC-K43 Номер заказа 1328.6754.02 Description Режим приемника Режим приемника (SL) R&S®FPC-K55 Номер заказа 1328.6760.02 Description Расширенные измерения Расширенные измерения (SL) Основные принадлежности Продукт Описание R&S®ZZA-FPC1 Номер заказа 1328.7080.02 Description Комплект для монтажа в 19-дюймовую стойку R&S®FPC-Z1 Номер заказа 1328.7444.02 Description Набор кабелей R&S®FPC для R&S®HM6050-2, USB и ВЧ R&S®FPC-Z10 Номер заказа 1328.7338.02 Description Комплект для обучения ВЧ-технологиям R&S®RTB-Z3 Номер заказа 1333.1734.02 Description Мягкая сумка Предназначена для хранения осциллографов R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 и принадлежностей Принадлежности для испытаний на ЭМП Продукт Описание R&S®HZ-15 Номер заказа 1147.2736.02 Description Набор пробников напряженности электромагнитного поля в ближней зоне R&S®HZ-16 Номер заказа 1147.2720.02 Description Предусилитель От 100 кГц до 3 ГГц, усиление 20 дБ, для наборов пробников R&S®HZ-15 и R&S®HZ-17 R&S®HZ-17 Номер заказа 1339.4141.02 Description Набор пробников напряженности магнитного поля в ближней зоне
