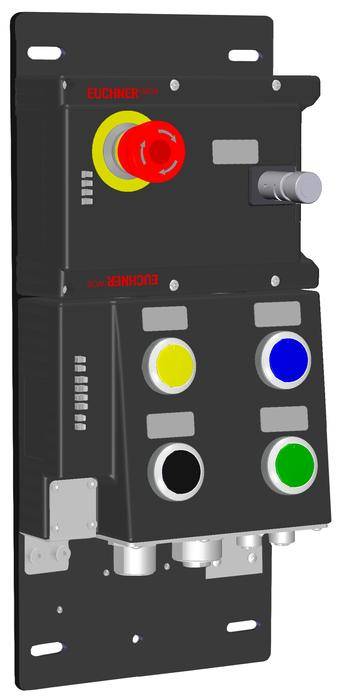

MGB-L1B-PNA-R-127479

Характеристики

Производитель

—

Euchner

Гарантия

—

12 месяцев

Сертификаты

—

Доставка

—

от 3 рабочих дней до нашего склада в (DE)

Состояние

—

Новый

Цена по запросу

В наличии на складе производителя

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Для подробной информации,
обратитесь пожалуйста к менеджеру

Цена предоставляется по запросу, сроки поставки после актуализации цены товара

Описание

MGB-L1B-PNA-R-127479 (Order no. 127479) от Euchner — промышленное решение Многофункциональный дверной модуль MGB, разработанное с учетом требований эксплуатации. Компания Siderus поставляет решения, адаптированные под разные условия эксплуатации и задачи клиентов

Почему доверяют Siderus:

Официальные поставки оригинальной техники
Выгодные условия поставки и ценообразования
Консультации и техническая поддержка на всех этапах
Поставляем оборудование быстро и без задержек
Своевременная отгрузка и логистика по России

☎ Наши специалисты помогут по телефону 8 (800) 600-53-98

Guard locking with guard lock monitoring
Emergency stop according to ISO 13850, illuminated
3 pushbuttons (illuminated, ye, bu, gn)
1 pushbuttons, not illuminated
Emergency unlocking pre-assembled
Including adhesive labels
Connection via 7/8 and M12 plug
Pre-assembled on mounting plates
Integrated Profinet RT switch
Unicode

Profinet connection 7/8 plugs according to ANSI/B93.55M-1981 and M12 plugs (d-coded) according to IEC 61076-2-101 Profinet RT switch Point-to-point topology network structure due to integrated RT switch. Flexible usage as interlocking or guard locking By means of the corresponding evaluation of the safe device data by the control system, usage can be either as interlocking or guard locking (with or without monitoring). Illuminated emergency stop Emergency stop with illumination that can be controlled as required. Dimension drawing Dimension drawing Technical dataApprovals Mechanical values and environment Housing material Reinforced plastic, die-cast zinc nickel-plated, stainless steel Weight Net 3,1 kg Ambient temperature At UB = 24V DC -20 ... 55 °C Degree of protection IP54 Resilience to vibration In accordance with EN 60947-5-3 Mechanical life 1 x 106 In case of use as door stop, and 1 Joule impact energy 0,1 x 106 Installation orientation Door hinge DIN right Reaction time Emergency stop / machine stop max.250 ms Switch-off time Door position max.550 ms Switch-off time Bolt position max.550 ms Switch-off time Guard locking max.550 ms Switch-off time Switching frequency 0,25 Hz Connection 7/8 Power 7/8 Power Acc. to IEC 61076-2-101, Profinet I/O cable, at least cat. 5e M12 D-coded, screened M12 D-coded, screened Guard locking principle Closed-circuit current principle Locking force FZh 2000 N Electrical connection ratings Current consumption max.500 mA Rated insulation voltage Ui 75 V Rated impulse withstand voltage Uimp 0,5 kV Maximum feed-in current in the connection block X1, X2 max.4000 mA EMC protection requirements In accordance with EN 61000-4 and EN 61326-3-1 Degree of contamination (external, according to EN 60947-1) 3 Connecting cable Ethernet Profinet I/O cable, at least cat. 5e Safety class III Transponder coding Unicode Power supply X1 Operating voltage DC L1 24 V DC -15% ... 10% Auxiliary voltage DC L2 24 V DC -15% ... +10% Fusing external min.1 A Slow blow Power supply X2 Operating voltage DC L1 24 V DC -15% ... 10% Auxiliary voltage DC L2 24 V DC -15% ... +10% Work area Assured switch-off distance Sar max.65 mm Interface, bus Data interface Data protocol Bus protocol Profinet (IEC 61158 type 10) Safety protocol Profisafe (IEC 61784-3-3) Controls and indicators Belegungsschema B1 Belegungsschema L1 Position 1 Ausfuhrung Emergency stop illuminated Einlegeschild Extras Farbe Schaltelement 2 pos. driven NC Position 90 Ausfuhrung Illuminated push buttons Einlegeschild Extras Farbe Yellow Schaltelement 1NO Position 92 Ausfuhrung Illuminated push buttons Einlegeschild Extras Farbe Blue Schaltelement 1NO Position 93 Ausfuhrung Illuminated push buttons Einlegeschild Extras Farbe Green Schaltelement 1NO Position 95 Ausfuhrung Button Einlegeschild Extras Farbe Black Schaltelement 1NO Other Additional feature Pre-assembled incl. emergency unlocking Product version number V3.30.10 Slide-in label AUTOMATIK START ARRANQUE AUTOMATICO CYCLE STOP / UNLOCK PARO DE CICLO / DESBLOQUEAR ZYKLUS STOP / ENTRIEGELN LOCK BLOQUEAR VERRIEGELN EMERGENCY RELEASE LIBERAR PARO DE EMERGENCIA NOTENTRIEGELUNG AUTO START RESTABLECER Reset Reliability values according to EN ISO 13849-1 Monitoring of guard locking and the safety guard position Category 4 Performance Level PL e PFHD 4.07 x 10-8 Diagnostic Coverage (DC) 99 Control of the guard locking Category 4 Performance Level PL e PFHD 3.91 x 10-8 Emergency stop B10D Emergency stop 0.1 x 106 Emergency-stop evaluation Category 4 Performance Level PL e PFHD 4.1 x 10-8 Safety Integrity Level SIL 3 (EN 62061:2005) Mission time 20
